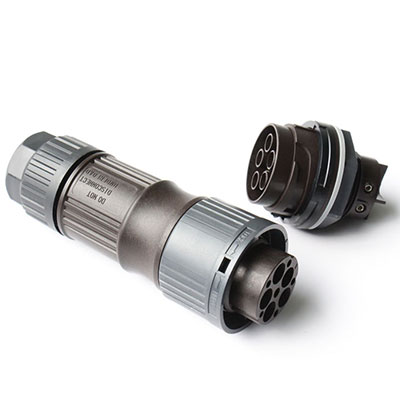

Złącza okrągłe BC02 (pięciostykowe – 5 PIN)

Złącze konektor PV, Złącze solarne, Konektor złącze panel solarny

To trójfazowe złącze prądu przemiennego charakteryzuje się dużą obciążalnością prądową i doskonałą odpornością na promieniowanie UV i wysokie temperatury, dzięki czemu idealnie nadaje się do stosowania w połączeniu z falownikami stringowymi średniej mocy. Obudowa wykonana z wysokiej jakości importowanego PA66. Stabilność i niezawodność są gwarantowane dzięki systemowi zatrzasków.

  • Zakres mocy: 20 kW-30 kW, trzyfazowe
  • Napięcie znamionowe: 690V (TUV)
  • Prąd znamionowy: 50A (10 mm2）
  • Gniozdo: 4P+PE
  • Rezystancja styków: ≤5mΩ
  • Wodoszczelność: IP67 (1m, 30min)
  • Pasuje do żył o średnicy: 4-16 mm2
  • Zewnętrzna średnica kabla): 15-24 mm
  • Zakres tempreatur pracy: -40℃~+85℃
BC02(H9)
Złącza okrągłe BC02 (pięciostykowe - 5 PIN)
Złącza okrągłe BC02 (pięciostykowe - 5 PIN)
Złącza okrągłe BC02 (pięciostykowe - 5 PIN)
  • Art. nr (TUV, CQC 690V): BC02-5M65-19 (kabel: 6/10/16 mm²)
  • Art. nr (TUV, CQC 690V): BC02-5F65-09 (kabel: 6/10/16 mm2)
Parametry techniczne

Ogólne

Gniazdo 4P+PE
Prąd znamionowy 50A (dla kabla 10 mm²)
Napięcie znamionowe 690V
Rezystancja styków ≤1mΩ
Znamionowe napięcie udarowe 6000V AC
Kategoria antyprzepięciowa Ⅲ
Klasa szczelności złącza 2 (sparowane)
Wodoszczelność IP67 (1 m, 30 min)
Siła zapięcia, rozłączenia 50~100N
Klasa palności UL94-V0
Zakres temperatur pracy -40℃~+85℃

Specyfikacja złącza

Pasuje do żył o średnicy 2.5/4/6/10/16 mm² lub 14/12/10/8/6 AWG
Średnica zewnętrzna kabla 15~24 mm
Zapięcie bagnet

Model

Gniazdo męskie
Podłączenie przewodów śruba
Rozmiar gwintu M4X0.7 (typ “--”)

Standardy

PPP 59015A:2013 TUV - wymagania i testy bezpieczeństwa
Zgodność z RoHS tak

Wymiary

Długość 47.0 mm
Szerokość 47.0 mm
Wysokość 124.5 mm
BC02(H6)
  • Art. nr (TUV, CQC 690V): BC02-5M65-16(kabel: 2.5/4/6 mm2)
  • Art. nr (TUV, CQC 690V): BC02-5F65-06 (kabel: 2.5/4/6 mm²)
Parametry techniczne

Ogólne

Gniazdo 4P+PE
Prąd znamionowy 50 A (dla kabla 10 mm²)
Napięcie znamionowe 690V
Rezystancja styków ≤1mΩ
Znamionowe napięcie udarowe 6000V AC
Kategoria antyprzepięciowa Ⅲ
Klasa szczelności złącza 2 (sparowane)
Wodoszczelność IP67 (1 m, 30 min)
Siła zapięcia, rozłączenia 50~100N
Klasa palności UL94-V0
Zakres temperatur pracy -40℃~+85℃

Specyfikacja złącza

Pasuje do żył o średnicy 2.5/4/6/10/16 mm² lub 14/12/10/8/6 AWG
Średnica zewnętrzna kabla 15~24 mm
Zapięcie bagnet

Model

Gniazdo żeńskie
Podłączenie przewodów śruba
Rozmiar gwintu M4X0.7 (typ “--”)
Zamontowany gwint metryczny M32
Rozmiar otworu wycięcia w panelu Φ32.3+0.2/0

Materiał

Obudowa i materiał dielektryczny PA66 (25% GF)
Styki stop medzi i cynku
Powierzchnia styków posrebrzana
Uszczelka silikon

Standardy

PPP 59015A:2013 TUV - testy i wymagania bezpieczeństwa
Zgodność z RoHS tak

Wymiary

Długość 47.0 mm
Szerokość 47.0 mm
Wysokość 54.8 mm
