Złącze solarne to trójpinowe niskoprądowe złącze AC 300V/16A, zaprojektowane do niezawodnych zastosowań zewnętrznych i przemysłowych. Charakteryzuje się kompaktową konstrukcją, opłacalnym projektem oraz stopniem ochrony IP68. Złącze spełnia wymagania trudnopalności UL94-V0 (lub wyższe) i jest przystosowane do długotrwałej eksploatacji na zewnątrz.
Dzięki mechanizmowi szybkiego montażu oraz bezpiecznemu systemowi połączenia typu plug-and-lock, złącza zapewniają wysoki poziom bezpieczeństwa i wygody zarówno podczas montażu fabrycznego, jak i instalacji na miejscu, co czyni je odpowiednimi do szerokiego zakresu zastosowań.

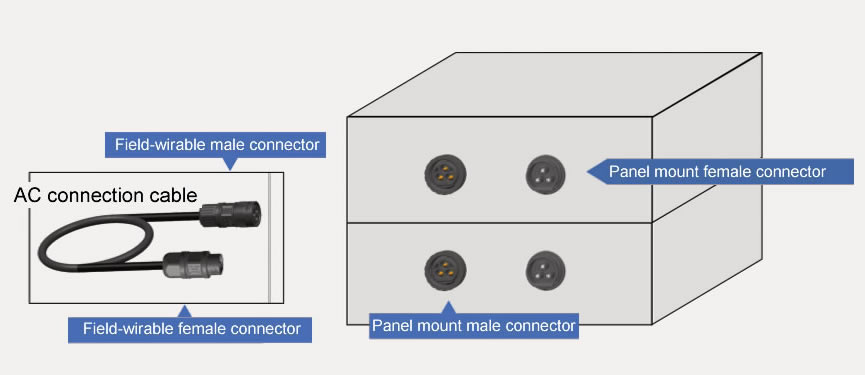

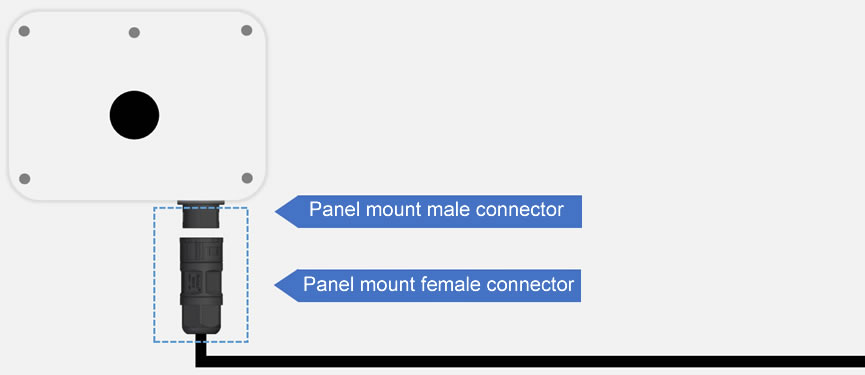

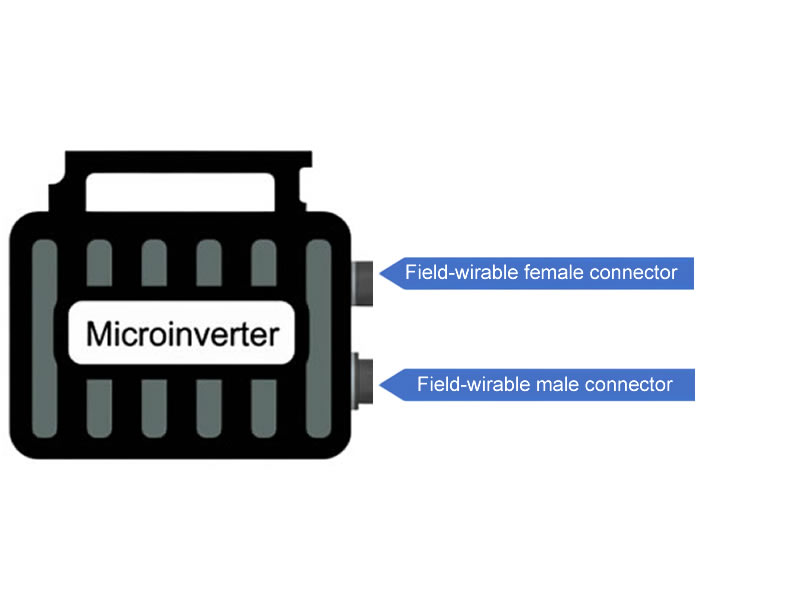

Złącza AC serii BC01B: montaż panelowy i okablowanie w terenie

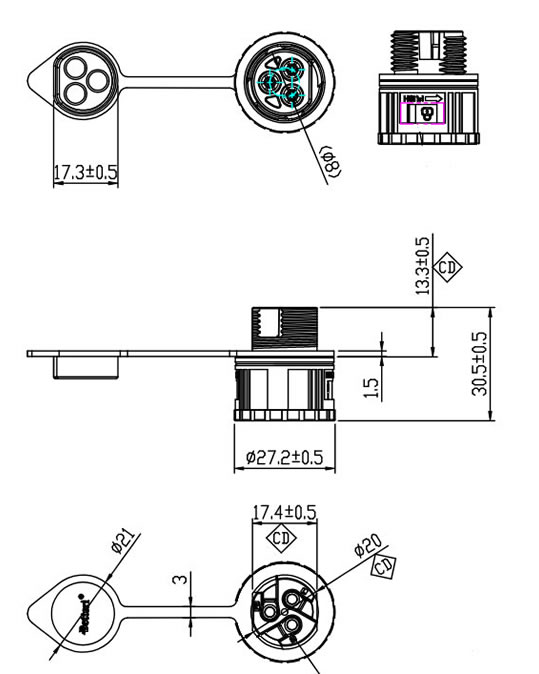

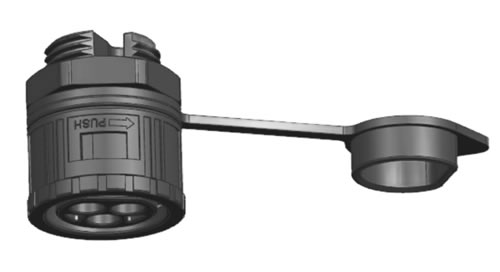

BC01B-OFC-C złącze żeńskie do montażu panelowego

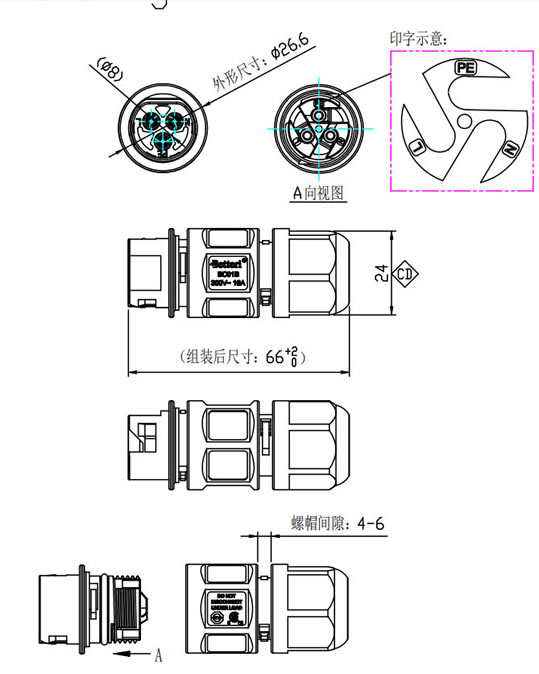

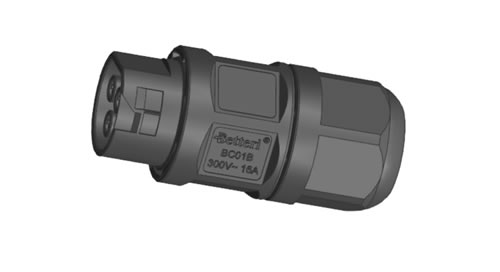

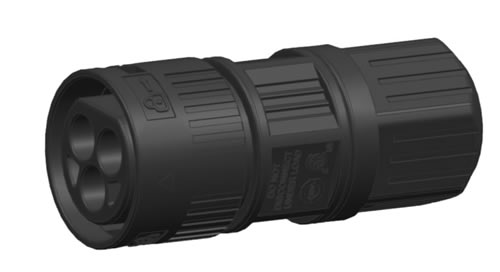

BC01B-WMC-C01 złącze męskie do okablowania w terenie

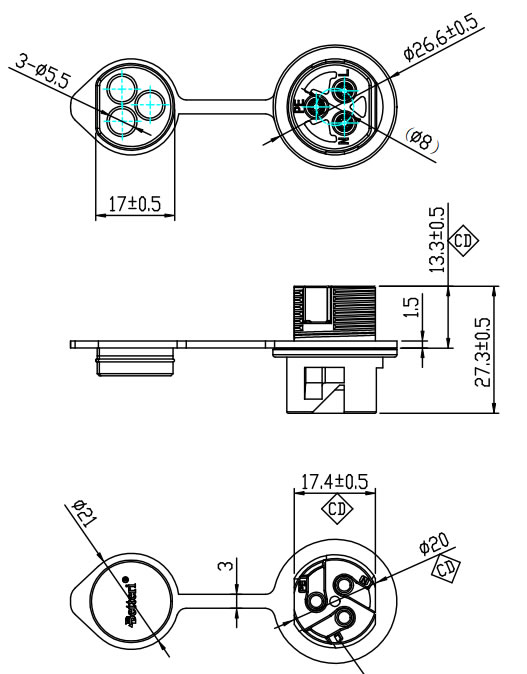

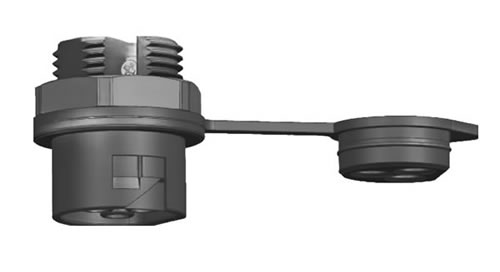

CO1B-OMC-C złącze męskie do montażu panelowego

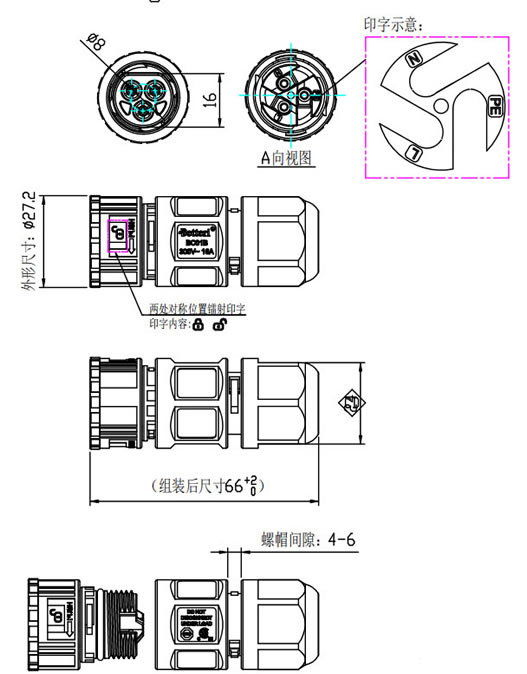

BC01B-WFC-C01 złącze żeńskie do okablowania w terenie
Liczba biegunów
3P (L, N, PE)
Prąd znamionowy
16 A
Napięcie znamionowe
300 V
Napięcie wytrzymywane (częstotliwość sieciowa)
4000 V
Kategoria przepięciowa
III
Stopień zanieczyszczenia
II
Stopień ochrony
IP68 (1 m, 1 h)
Klasa palności
UL94-V0 lub wyższa
Zakres temperatury pracy
−40°C do 85°C
Obsługiwane przewody
3C 14/16/18 AWG lub 3G 2,5 / 1,5 / 1,0 mm²
Siła zatrzasku (blokady)
≥150 N
Liczba cykli łączenia
≥400
Materiał obudowy
PA66
Normy
UL6703A, IEC 61984
Zgodność
RoHS, odporność na UV
Charakterystyla

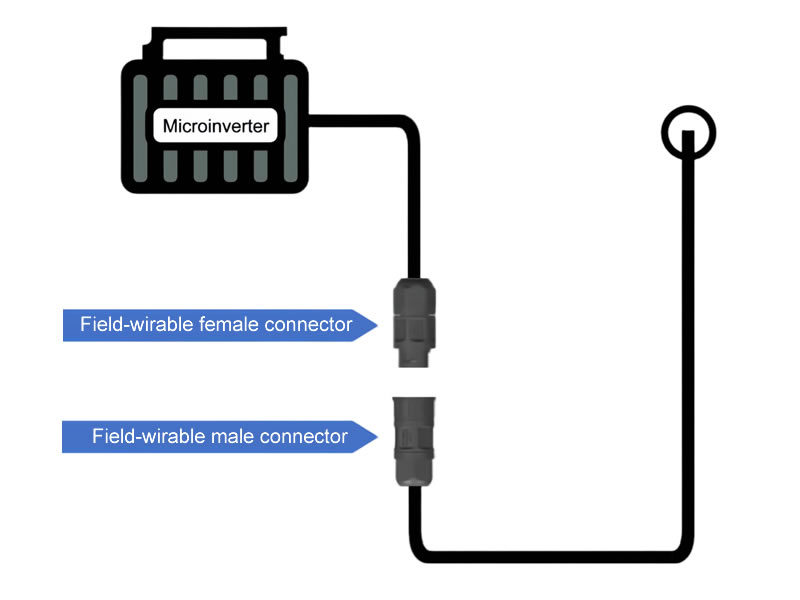

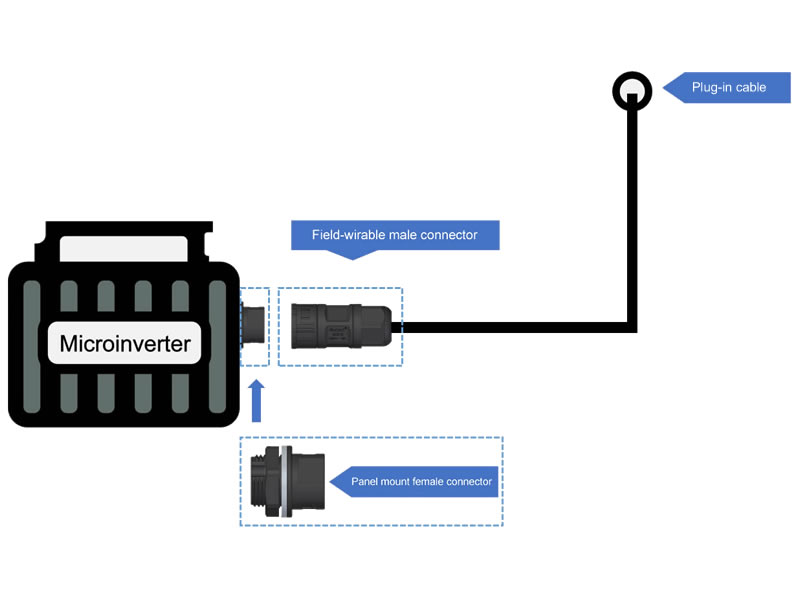

Wiele konfiguracji złączy: Seria złączy obejmuje złącza męskie do montażu panelowego, złącza żeńskie do montażu panelowego, złącza męskie do okablowania w terenie oraz złącza żeńskie do okablowania w terenie, umożliwiając elastyczną integrację systemów w różnych scenariuszach zastosowań.
Kompaktowe i zoptymalizowane wymiary: Zespół panel–kabel (połączenie) o długości całkowitej L = 75,24 mm i średnicy zewnętrznej D = 26,6 mm oraz zespół kabel–kabel (połączenie) o długości całkowitej L = 130,0 mm i średnicy zewnętrznej D = 26,6 mm.
Zoptymalizowany dobór materiałów pod kątem kosztów: W celu zachowania równowagi między efektywnością kosztową a niezawodnością produktu zastosowano importowany nylon, zapewniający stabilne parametry pracy oraz stałą ochronę IP68.
Stopień ochrony IP68: Pełna pyłoszczelność (poziom 6) oraz wodoodporność (poziom 8), możliwość zanurzenia w wodzie na głębokość 1 m przez 1 godzinę bez przecieków.
Trudnopalność UL94-V0: W warunkach testowych, po dwóch 10-sekundowych ekspozycjach na płomień, ogień samoczynnie gaśnie w ciągu 30 sekund, znacząco zmniejszając ryzyko pożaru i zwiększając bezpieczeństwo systemu.
Automatyczny mechanizm blokady: Złącza męskie i żeńskie automatycznie blokują się po pełnym wsunięciu, a siła utrzymania po połączeniu przekracza 200 N, zapewniając bezpieczne i odporne na wibracje połączenie.
