Złącza fotowoltaiczne, Złącze MC4 solarne

Kluczowym element okablowania paneli słonecznych są złacza PV. Dzięki łatwej instalacji złącza PV zapewniają wysokonapięciowe, wysokoprądowe i niskooporowe połączenie DC w obudowie zdolnej do pracy w najtrudniejszych warunkach.

W Betteri projektujemy i produkujemy złącza AC / DC PV do paneli fotowoltaicznych, fotowoltaiki zintegrowanej z budynkiem (BIPV) i mikroinwerterów ze standardowymi rozwiązaniami połączeniowymi.
Złącza DC
    1. Złącze fotowoltaiczne BC03A (męskie i żeńskie)
    2. Złącze fotowoltaiczne BC03A (męskie i żeńskie)
      1. Napięcie znamionowe: 1000V
      2. Prąd znamionowy: 30A
      3. Rezystancja styków: ≤0.5mΩ
      4. Wytrzymałość mechniczna na otwieranie: ≥ 250 razy
      5. Wodoodporność: IP67 (1m, 1h)
      6. Kategoria palności: UL94-V0
      7. Pasuje do żył: 2.5/4.0/6.0 mm2
      8. Pasuje do kabla o zewnętrznej średnicy: 5-6.8 mm
    1. Złącze fotowoltaiczne BC03B-ES (Złączka kablowa żeńska i męska)
    2. Złącze fotowoltaiczne BC03B-ES (Złączka kablowa żeńska i męska)
      1. Prąd znamionowy: 30A(TUV), 40A(CSA)
      2. Napięcie znamionowe: 1000V DC(TUV), 600/1000V DC(CSA)
      3. Opór stykowy: ≤0.5mΩ
      4. Opór izolacji: ≧400MΩ
      5. Znamionowe napięcie udarowe: 6000V
      6. Kategoria przepięciowa: Ⅲ
      7. Stopień zanieczyszczenia: 2
      8. Klasa wodoodporności: IP67(mated)
    1. Złącze fotowoltaiczne BC03C (męskie i żeńskie)
    2. Złącze fotowoltaiczne BC03C (męskie i żeńskie)
      1. Wodoodporność: IP67 (1m, 1h)
      2. Napięcie znamionowe: 1500V DC TUV
      3. Prąd znamionowy: 30A
      4. Rezystancja styków: ≤0.5mΩ
      5. Kategoria palności: UL94-V0
      6. Pasuje do żył: 2.5/4.0/6.0 mm2
      7. Zewnętrzna średnica kabla (OD): 5-6.8 mm
      8. Zapięcie: zatrzask
    1. Złącze fotowoltaiczne BC03D (męskie i żeńskie)
    2. Złącze fotowoltaiczne BC03D (męskie i żeńskie)
      1. Wodoodporność: IP67 (1m，1h)
      2. Napięcie znamionowe: 1500V DC TUV
      3. Prąd znamionowy: 30A
      4. Rezystancja styków: ≤0.5mΩ
      5. Kategoria palności: UL94-V0
      6. Pasuje do żył: 2.5/4.0/6.0 mm2
      7. Zewnętrzna średnica kabla (OD): 5-6.8 mm
      8. Zapięcie: zatrzask
    1. Złącze fotowoltaiczne BC03H (Złączka kablowa żeńska i męska)
    2. Złącze fotowoltaiczne BC03H (Złączka kablowa żeńska i męska)
      1. Prąd znamionowy: 30A(TUV), 35A(CSA)
      2. Napięcie znamionowe: 1100V DC(TUV, CSA)
      3. Opór stykowy: ≤0.5mΩ
      4. Opór izolacji: ≧400MΩ
      5. Znamionowe napięcie udarowe: 6000V
      6. Kategoria przepięciowa: Ⅲ
      7. Stopień zanieczyszczenia: 2
      8. Klasa wodoodporności: IP67(połączone)
    1. Złącze fotowoltaiczne z kablem (męskie i żeńskie)
    2. Złącze fotowoltaiczne z kablem (męskie i żeńskie)
      Złącza i przewody Batteri są certyfikowane przez EN, TUV lub UL. Złącza i przewody PV prądu stałego przeznaczone są do systemów fotowoltaicznych 1500V. Zapewniają niezawodne połączenia pomiędzy panelami słonecznymi, falownikami, puszkami przyłączeniowymi i sterownikami mocy. Dostępne są kable połączeniowe o dowolnej długości i w dowolnym kolorze.
      Na życzenie klienta Batteri może dostarczyć nie tylko kable o dowolnej długości, ale także niestandardowe złącza. Kable i złącza Batteri zapewniaję niezawodne i stabilne połączenia najwyższej jakości między wszystkimi jednostkami w systemach energii słonecznej.
Złącza AC

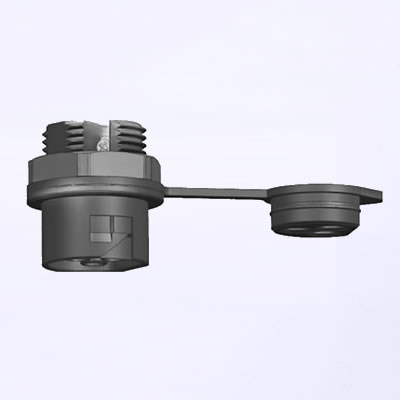

    1. Złącza okrągłe BC01 (trójstykowe - 3 PIN)
    2. Złącza okrągłe BC01 (trójstykowe - 3 PIN)
      1. Zakres mocy: 1kW-5kW, jednofazowe
      2. Napięcie znamionowe: 250v/350V AC (CSA) 250V AC (TUV)
      3. Prąd znamionowy: 25A (4 mm2), prąd maksymalny: 30A (4 mm2）
      4. Gniozdo: 2+PE
      5. Wodoszczelność: IP68 (1.5m, 24h)
      6. Pasuje do żył o średnicy: 2.5/4.0 mm2
      7. Zewnętrzna średnica kabla: 10-13 mm2
    1. Złącze solarne trójnik typu T BC05A
    2. Złącze solarne trójnik typu T BC05A
      1. Liczba wtyków: 2P+PE
      2. Prąd znamionowy głównego kabla: 40A (zastosowanie kabla miedzianego 10AWG/6mm²)
      3. Napięcie znamionowe: 300V
      4. Prąd znamionowy kabla odgałęźnego: 12A (zastosowanie kabla miedzianego 16AWG/1,5mm²)
      5. Napięcie znamionowe kabla odgałęźnego: 300V
      6. Opór stykowy: ≤5mΩ
      7. Napięcie wytrzymywane przy częstotliwości zasilania: 1500V AC
      8. Kategoria przepięciowa: Ⅲ
    1. Złącze odgałęźne T typu M BC05A
    2. Złącze odgałęźne T typu M BC05A
      1. Prąd znamionowy 12A
      2. Napięcie znamionowe 300V
      3. Klasa ochrony IP68
      4. Klasa palności obudowy UL94-V0
      5. Temperatura pracy -40℃~+85℃
      6. Znamionowe napięcie udarowe 4000V
      7. Odpowiedni kabel 16/18AWG
        1.5/1.0mm²
      8. Siła wkładania i wyciągania Siła wkładania≈60N
        Siła wyciągania≥150N
    1. Złącze solarne T-konektor BC05C (dla mikrofalownika)
    2. Złącze solarne T-konektor BC05C (dla mikrofalownika)
      1. Liczba wtyków: 2P+PE
      2. Prąd znamionowy głównego kabla: 40A (zastosowanie kabla miedzianego 10AWG/6mm²)
      3. Napięcie znamionowe: 300V
      4. Prąd znamionowy kabla odgałęźnego: 12A (zastosowanie kabla miedzianego 16AWG/1.5mm²)
      5. Napięcie znamionowe kabla odgałęźnego: 300V
      6. Opór stykowy: ≤5mΩ
      7. Napięcie wytrzymywane przy częstotliwości zasilania: 1500V AC
      8. Kategoria przepięciowa: Ⅲ
    1. Kabel PV ze złączem okrągłym
    2. Kabel PV ze złączem okrągłym
      Certyfikowane przez EN lub TUV złącza PV wraz z kablami służą do łączenia paneli słonecznych z mikroinwerterami lub falownikami łańcuchowymi. Kable PV są dostępne w dowolnej długości i kolorze.
      Betteri oferuje dowolne złącza i kable PV, aby sprostać wymaganiom każdego projektu PV. Standardowe złącza i kable PV wysokiej jakości gwarantują niezawodne i stabilne połączenia między wszystkimi jednostkami w systemach energii słonecznej.
Cechy
  • Nasze produkty posiadają certyfikaty TUV i CAS gwarantujące doskonałą jakość i wydajność.
  • Złącza PV umożliwiają szybką i łatwą instalację bez potrzeby użycia dodatkowych narzędzi
  • Wysoki stopień elastyczności uzyskuje się dzięki rozwiązaniom połączeń elektrycznych dla różnych przekrojów przewodów.
  • Nasze złącza charakteryzują się doskonałymi parametrami mechanicznymi, elektrycznymi i środowiskowymi oraz długą żywotnością.

Betteri jest producentem złączy słonecznych specjalizującym się w dostarczaniu złączy fotowoltaicznych i akcesoriów z zakresu budowy systemu fotowoltaicznych. Szczycimy się tym, że jesteśmy niezawodnym dystrybutorem komponentów elektronicznych w dziedzinie energii słonecznej. Szeroki zakres usług obejmuje dostarczanie kompleksowych rozwiązań w zakresie produktów do budowy rozwiązań fotovoltaicznych.
